一、概述

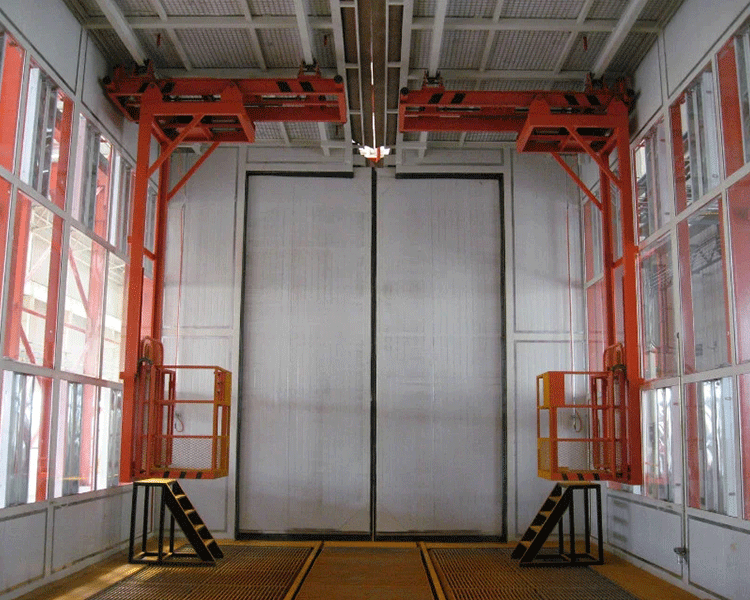

SW-DL型升降臺適用于客車、火車制造、汽車修理行業對大中型客車烤漆房噴漆專用設備，對大中型客車的車身裝飾，以及噴涂底漆、面漆等流水作業不可缺少的輔助設施，操作平臺的三維移動是通過電機減速機減速后，傳動軸和鏈輪、鏈條變換傳遞來實現的，該機布局合理，結構緊湊，使用方便靈活，操作安全可靠，降低了工人的勞動強度，提高了工作效率，是廣大客火車、罐體及各種涂裝設備制造及汽車修理廠創優產品理想設備之一。

二、基本參數
1、吊籃升限：   +6m（吊籃底離地面高度，可根據客戶需要定制）
2、吊籃低高度：   +0.8m
3、吊籃橫向可移長度：   15000mm（可根據客戶需要定制）
4、吊籃縱向可移長度：    4000mm（可根據客戶需要定制）
5、吊籃升降速度：   5m/min
6、吊籃平移速度：   4m/min
7、驅動方式：      電動
8、使用頻率：    50HZ±1
9、電壓：  380V
10、升降電機功率： 1.5KW
11、橫向移動電機功率：1.1KW
12、縱向移動功率：1.1kw
13、吊籃整體載重度：150Kg
三、工作原理
本三維工作臺采用蝸輪蝸桿減速機減速后，通過傳動軸及鏈輪鏈條的機械傳動方式，將旋轉運動轉化為垂直升降運動，驅動裝置設在小車頂部，使用兩條循環鏈，在驅動鏈輪作用下使吊籃上、下往復運動，設有行程開關保護。橫向、縱向行走裝置均為四輪驅動式，保險裝置為鏈條、鋼絲繩雙重保險。
